Высокопроизводительный автоматический вращающийся вал торсионный испытательный аппарат для HINGE и Note-book

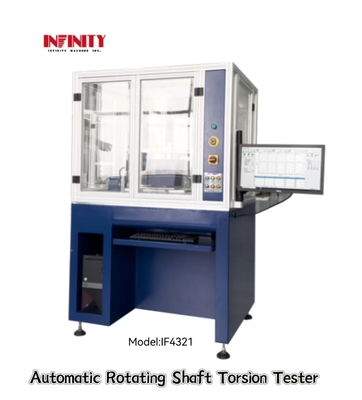

Автоматический торсионный тестер вращающегося вала

Модель:IF4321

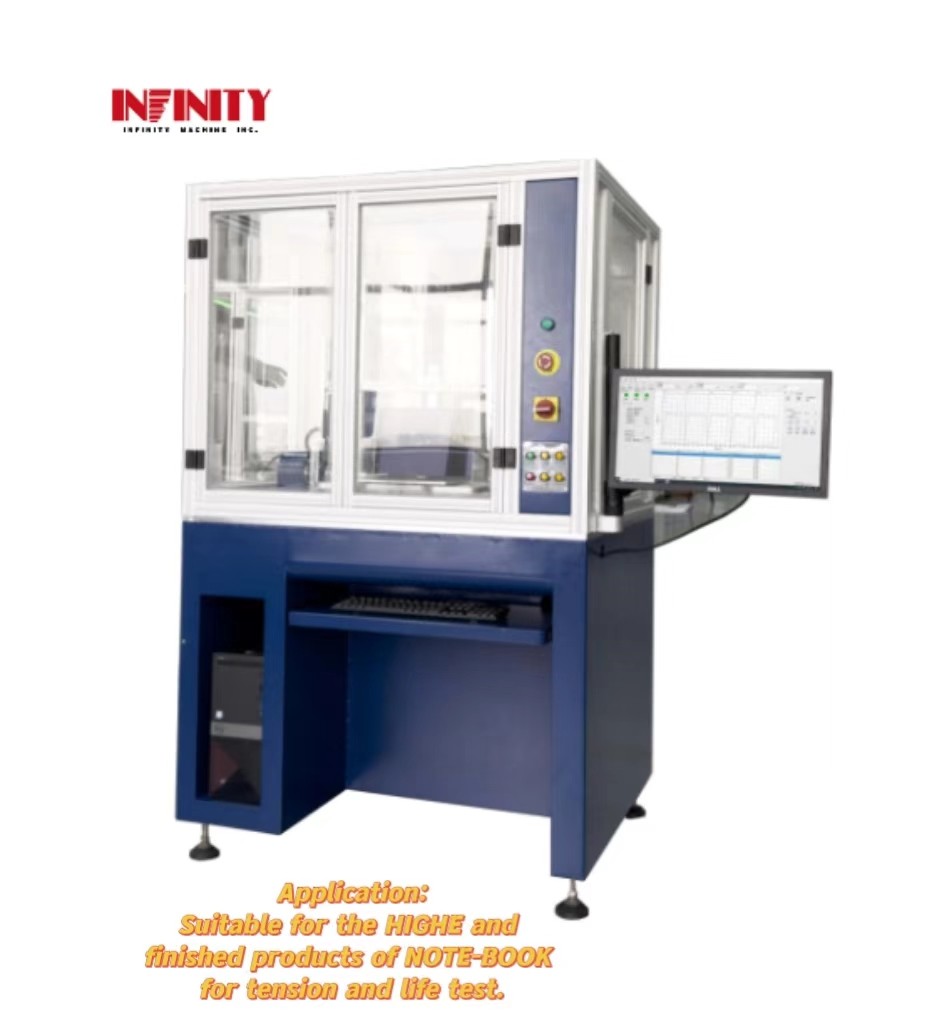

Применение:

Данное устройство применяется к HINGE и готовым изделиям NOTE-BOOK для испытаний торсионности (отслабления торсионности) и долговечности.и отправить собранный сигнал торсии на ПК через USB3.0 фотоэлектрический модуль связи изоляции, который автоматически записывает изменение кривой и рисует кривую срока службы ослабления торсации.Для достижения цели измерения крутящего момента на готовом продукте (не нужно демонтировать шнур), использование программного обеспечения для настройки условий испытания, простота работы, и все данные могут храниться (условия испытания, кривая угла искривления, кривая распада жизни, отчет о данных испытания... И т.д.).

Особенности:

1.В режиме реального времени отображение текущего крутящего момента и изменения угла, вы можете отобразить: крутящий момент-угол (N/m-Deg), или крутящий момент-время (N/m-время) кривой.

2Скорость отбора данных до 2000 раз в секунду.

3.Z-ось управляется японским сервомотором Panasonic, низкий уровень шума, долговечное использование. Используя высокопроизводительный контроллер,момент улавливается при высоких скоростях, в то время как вращение оси Z точно контролируется, чтобы сформировать замкнутый цикл для завершения крутящего момента управления.

4.Язык может быть переключен в упрощенном/традиционном/английском трех операционных интерфейсов, единицы крутящего момента N, kN, lbf, kgf, gf и мм, см, м, дюйм комбинация может быть переключена по желанию,Подходит для глобальных клиентов.

5Условия испытаний устанавливаются компьютерным программным обеспечением (включая диапазон измерения угла, положение происхождения хода, скорость измерения, время измерения, время паузы, N секунд после N раз испытания...). ... и т.д.).

6.Может печатать и хранить графики (кривая угла искривления + данные, кривая ослабления крутящего момента + данные, отчеты о испытаниях).

7Заголовок протокола о испытаниях, спецификация продукта, дата испытания, оператор, номер файла и т.д. могут быть изменены в любое время (как на китайском, так и на английском языках).

8.Оригинальные данные сохраняются автоматически, старые данные испытаний могут быть загружены в любое время, архивирование, корректировка файлов и печать.

9Отчет может автоматически определять Passed или Fail согласно установленным верхним и нижним пределам и автоматически генерировать максимальное значение крутящего момента.Минимальное значение крутящего момента и среднее значение текущих испытанийМаксимальное значение крутящего момента, минимальное значение крутящего момента и среднее значение каждой кривой могут быть получены.

10.Автоматически записывает каждую кривую угла вращения, кривую ослабления крутящего момента + данные.

11Отчет о кривой искривления искривления: показывает взаимосвязь между изменением значения искривления (скривлением искривления) и количеством случаев в течение всего испытания.

12Привозимый японским сервомотором Panasonic, с высоким импульсным кодом 2500r, высокой точностью позиционирования, низким уровнем шума, большим крутящим моментом, может использоваться в течение длительного времени.

13Использует точный датчик крутящего момента Korea SETECH для измерения крутящего момента с точностью до ± 0,5% FS.

14.Двустороннее применение силы обеспечивает, чтобы левые и правые синхронные коленчатые руки не дрожали, а сила набора была высокоточной во время испытания;Он оснащен двусторонним устройством для сопоставления оси, обеспечивающим согласованность и точность испытания испытываемой оси HINGE..

Sпараметр спецификации:

Кривая: ТорСионский- время (kgf.cm-время)

FИкстура:
