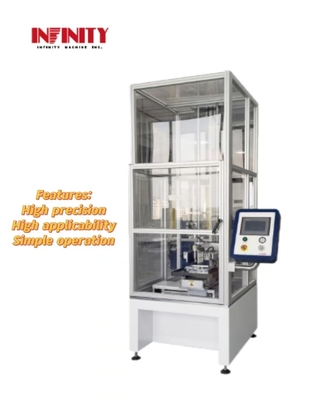

ПЛК Трехосная автоматическая испытательная машина для испытания удара шариков для электронных изделий

Автоматическая трехосевая испытательная машина для испытания удара шариков

Номер модели изделия: ID6150


Применение:

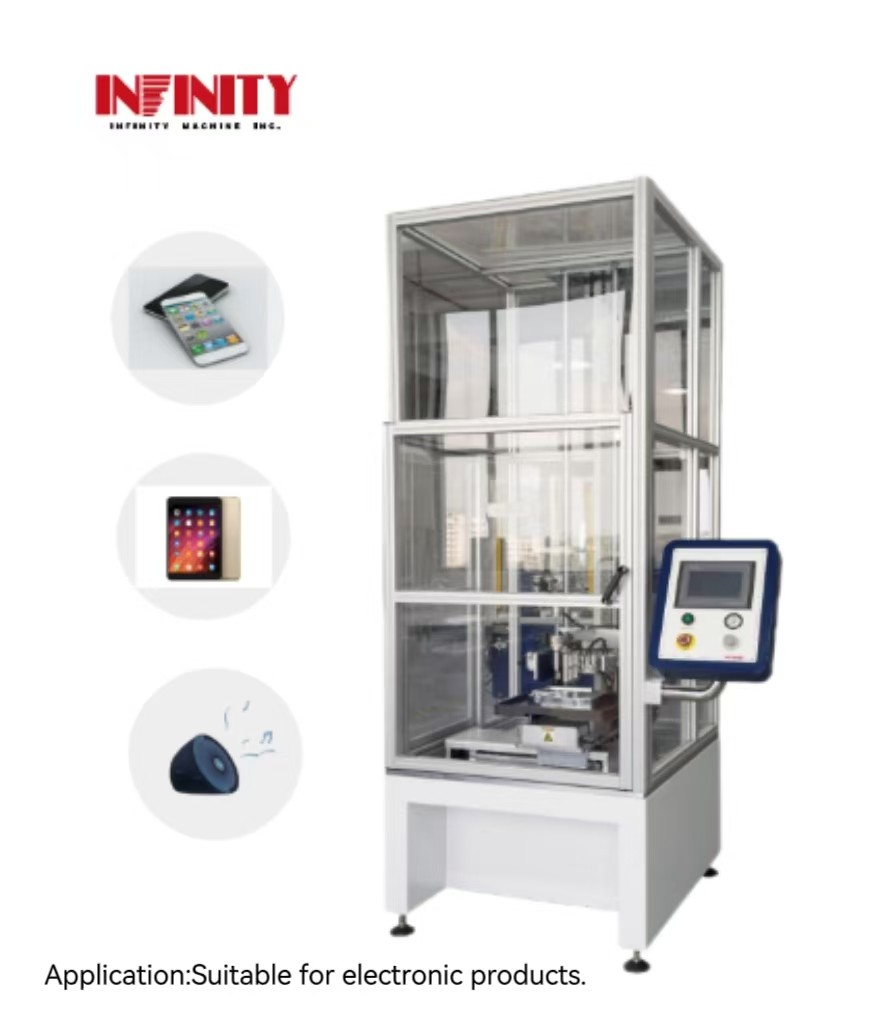

Машина использует режим управления ПЛК, всасывающая сосна использует вакуумное отрицательное давление, удерживая различные размеры стальных шаров, нажмите кнопку спуска, всасывающую соску,стальной шар будет использоваться в качестве испытания свободного падения, воздействовать на поверхность образца и испытывать устойчивость к ударам образца, которая подходит для испытания ударов мобильных телефонов, планшетов, аудио и других электронных продуктов.

Особенности:
1.Устройство использует метод вакуумной адсорбции для поглощения стальных шаров, который более точен, чем механический метод сброса.Он может быть запрограммирован для реализации автоматического многоточечного испытания цикла и повышения эффективности испытаний..
2Оси X, Y и Z приводятся в движение сервомотором Panasonic Японии, точным шаровым винтовым приводом, низким уровнем шума и долговечным использованием.
3.Язык имеет упрощенный / английский интерфейс, подходящий для глобальных клиентов.
4.Программный интерфейс работы прост и прост в использовании. Программа имеет разработанную функцию противостояния, чтобы обеспечить точность и безопасность каждого теста.
5.Уникальная функция автоматического сброса и автоматического сбора, может реализовать бесконтрольное и автоматическое испытание цикла.удар стального шара на образец во время запуска и запуска, и стальной шарик пружины и закрепляется шиной, чтобы предотвратить вторичное воздействие на образец.цилиндр освобождается и падает стальной шарПосле того, как ось Z опускает мяч, цикл выполняется.
6.Вся машина принимает конструкцию пола, панель управления может вращаться, так что оператор ближе к зоне испытания, более удобная загрузка и разгрузка образцов.
7.Оборудование обеспечивает идеальный механизм обнаружения ошибок состояния работы и обеспечивает соответствующую информацию об ошибках,и проводит обнаружение в режиме реального времени и обработку отказов серво, дефекты датчиков, ограничения дефектов оси X, Y и Z, с тем чтобы максимально защитить безопасность персонала и оборудования.
8Устройство оснащено инфракрасной лазерной функцией, которая может точно определить положение точки посадки и облегчить испытателю точно определить положение испытания.
9Формула испытания хранится в памяти системы, которая проста и удобна для чтения и изменения положения испытания.

Параметры спецификации:


Управление устройством интерфейс:


Диаграмма действий:

1Зажмите образец и поместите мяч в отверстие конуса.


2. Z-ось опускается и поглощает стальной шар

3- Возьмите стальной шар и поднимитесь на установленную высоту удара.

4Положите платформы X и Y к точке удара.

5Мяч падает и попадает в точку удара.

6В тот момент, когда шарик отскакивает, цилиндр растягивается, чтобы зажать стальной шарик, чтобы предотвратить вторичный удар.

7После того, как платформа XY расположена в положении конического отверстия и является коаксиальной с шаром, цилиндр освобождается, и стальной шар опускается.Стальной шарик автоматически переставляется в центре конического отверстияПосле того, как ось Z падает, чтобы поднять мяч, цикл выполняется.
