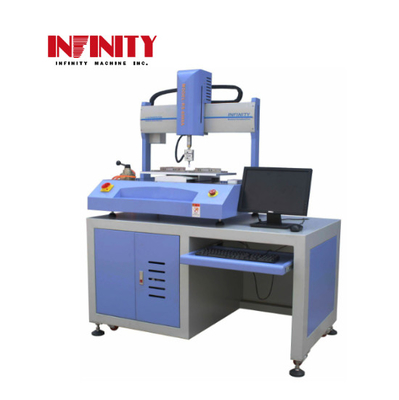

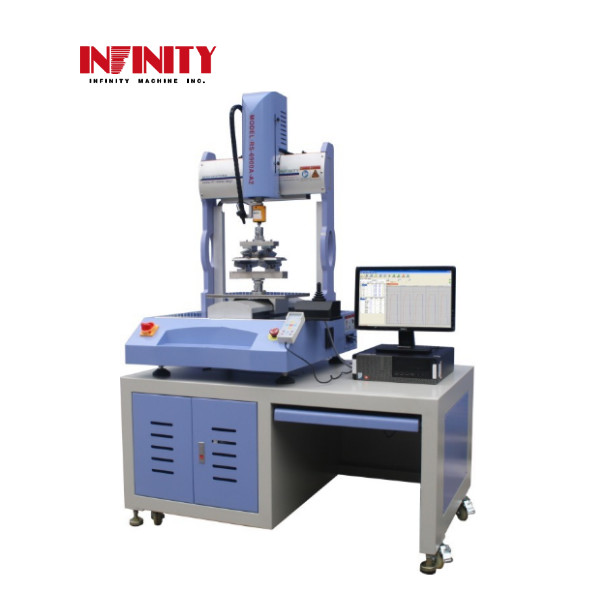

Машина для испытания кнопок, переключателей, клавиатур, коэффициента нажатия, ноутбуков, смартфонов, сжатия и изгиба
Применение:
Этот многофункциональный тестер с сервоуправлением управляется по осям X, Y, Z, он подходит для испытания усилия нажатия кнопок, сжатия электронных изделий, испытания на изгиб в 3 точках, испытания на изгиб в 4 точках.
Особенности:
1. Тестер перемещается по осям X, Y, Z, X, Y предназначены для перемещения испытательной платформы, что позволяет реализовать многоточечное испытание кнопок на сжатие
испытание на усилие и испытание электронных изделий на сжатие; ось Z подключена к датчику для приложения испытательного усилия, сбора испытательного усилия и
управления временем сжатия.
2. Система управляется профессиональным программным обеспечением для компьютеров, позволяет устанавливать испытательное усилие, время испытания, циклы испытаний и скорость испытания, а также собирать
испытательное усилие, время испытания, скорость испытания для создания графика испытаний.
3. Оси X, Y, Z приводятся в движение серводвигателем от японской компании Panasonic; передача осуществляется с помощью прецизионного шарикового винта, что позволяет добиться низкого уровня шума
и долговечности.
4. Тестер оснащен блоком управления, оператор также может использовать блок для настройки тестера.
5. Тестер настольного типа, в качестве аксессуара используется специальный стол.
6. Доступен интерфейс на китайском или английском языке. Единицы измерения (Н, фунт, гс, кгс) можно свободно переключать.
7. Метод испытания можно установить, сохранить и вызвать для использования из сохраненной записи. Данные и кривую можно распечатать напрямую.
8. Можно создать кривую демпфирования срока службы, отчет об испытаниях можно преобразовать в формат файлов Excel и PDF.
Технические параметры:
| Модель |
IF4331 |
| Способ привода по оси Z |
Серводвигатель от японской компании Panasonic |
| Датчик |
50N(5кгс)1000N(100кгс) |
|
Диапазон перемещения (вверх и вниз)
|
0~150 мм |
| Диапазон испытательной нагрузки |
0~50N(5кгс) или 0~1000N(100кгс) |
| Разрешение нагрузки |
0,01 Н |
| Точность нагрузки |
±0,5% F.S |
| Диапазон перемещения |
0~150 мм |
| Разрешение перемещения |
0,001 мм |
| Точность перемещения |
±0,03 мм |
| Диапазон скорости испытания |
0,1~150 мм/мин |
| Способ привода по осям X-Y |
Серводвигатель от Panasonic |
| Способ управления |
X: (вправо и влево) Y: (вперед и назад) |
| Диапазон перемещения |
X: 0~300 мм Y: 0~300 мм |
| Разрешение перемещения |
0,002 мм |
| Точность перемещения |
±0,05 мм |
| Диапазон скорости перемещения |
5~200 мм/сек |
| Максимальный размер образца |
Ш300хГ300 мм |
| Вес |
Около 250 кг |
| Размер машины |
Ш765хГ895 ммхВ1250 мм |
| Размер со столом |
Ш1400хГ900хВ1900 мм |
Типичное применение:
1. Многоточечное сжатие:
График испытаний. Ось Y - усилие (единица измерения может быть Н, фунт, гс, кгс), ось X - время, единица измерения - секунды. Настройка для приведенного ниже графика заключается в сжатии на 5 кг с удержанием в течение 5 секунд при усилии 5 кг.
Испытательное приспособление. Диаметр подушечек для сжатия будет изготовлен в соответствии с требованиями заказчика.
2. Испытание усилия нажатия кнопок:
График испытаний для испытания кнопок.
Приспособление для испытания кнопок.
3. Испытание на изгиб в 3 и 4 точках:
Испытание на изгиб в 4 точках аналогично испытанию на изгиб в 3 точках, разница заключается в приспособлении. Поэтому здесь будет представлено испытание на изгиб в 3 точках. Существует два способа испытания на изгиб в 3 точках в этом тестере: один - испытание на усталость при изгибе в 3 точках, а другой - испытание на прочность при изгибе в 3 точках.
График испытания на усталость при изгибе в 3 точках. Этот график испытаний аналогичен графику испытания на многоточечное удержание усилия.
Аналогичный график испытания на прочность при изгибе в 3 точках.
Приспособление для изгиба в 3 точках. Приспособление для изгиба в 4 точках.
